KY BT-AR, Burgmann BT-AR, VULCAN TYPE 18, AESSEAL B01, Elastomer Bellow Shaft Seals

Combined Materials:
Stationary Ring (Alumina 99%/Alumina 99.5%/SiC/SSiC/TC)
Rotary Ring (Carbon/SiC/SSiC/TC)
Secondary Seal (NBR/EPDM/Viton)
Spring and Punched Parts (SS304/SS316)

Working Conditions:
Pumps: Water pumps and household pumps.
Temperature: -20°C~100°C
Pressure: ≤0.5MPa
Speed: ≤ 10 m/Sec

Download KY BT-AR, Burgmann BT-AR, VULCAN TYPE 18, AESSEAL B01, Elastomer Bellow Shaft Seals.pdf

If you have any questions, please send us an EMAIL about your technical applications.

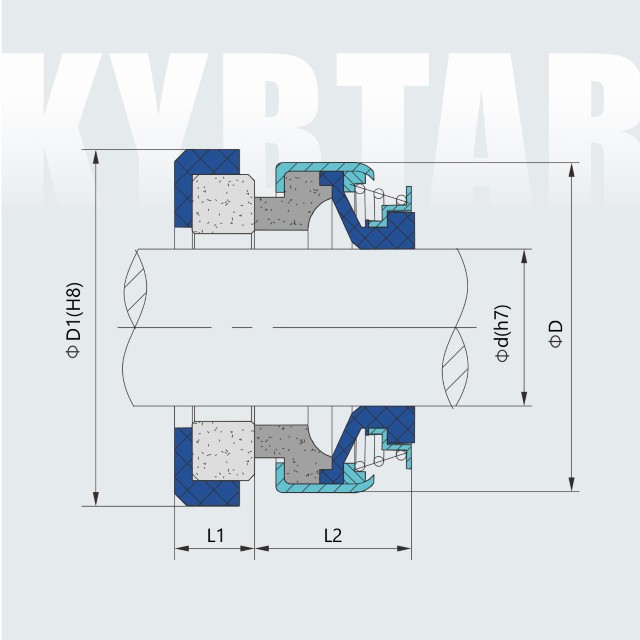

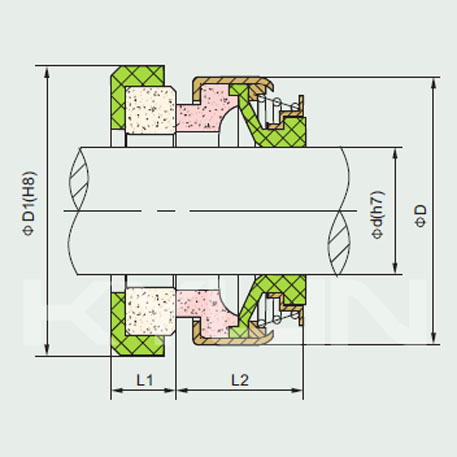

Part Numbers d D D1 L1 L2
KY BT-AR-6 6 18 22 4 8.7
KY BT-AR-8 8 18 22 4 8.7
KY BT-AR-8A 8 18 22 4 11.2
KY BT-AR-8B 8 24 26 5.5 11.2
KY BT-AR-8C 8 24 26 8 11.2
KY BT-AR-9 9 24 26 5.5 11.2
KY BT-AR-9A 9 24 26 8 11.2
KY BT-AR-10 10 24 26 5.5 11.2
KY BT-AR-10A 10 24 26 8 11.2
KY BT-AR-11 11 24 26 5.5 11.2
KY BT-AR-11A 11 24 26 8 11.2
KY BT-AR-12 12 24 26 5.5 13.2
KY BT-AR-12A 12 24 26 8 13.2
KY BT-AR-12B 12 32 29.5 8 13.2
KY BT-AR-12C 12 32 38 8 13.2
KY BT-AR-13 13 24 26 5.5 13.2
KY BT-AR-13A 13 24 26 8 13.2
KY BT-AR-14 14 32 29.5 8 13.2
KY BT-AR-14A 14 32 38 8 13.2
KY BT-AR-14B 14 35 29.5 8 13.2
KY BT-AR-14C 14 35 38 8 13.2
KY BT-AR-15 15 32 29.5 8 13.2
KY BT-AR-15A 15 32 38 8 13.2
KY BT-AR-15B 15 35 29.5 8 13.2
KY BT-AR-15C 15 35 38 8 13.2
KY BT-AR-16 16 32 29.5 8 13.2
KY BT-AR-16A 16 32 38 8 13.2
KY BT-AR-16B 16 35 29.5 8 13.2
KY BT-AR-16C 16 35 38 8 13.2
KY BT-AR-16D 16 39 42 8 13.2
KY BT-AR-17 17 39 42 8 13.2
KY BT-AR-18 18 39 42 8 13.2
KY BT-AR-19 19 39 42 8 13.2
KY BT-AR-20 20 39 42 8 13.2
KY BT-AR-20A 20 42 45 10 13.2
KY BT-AR-22 22 42 45 10 13.2
KY BT-AR-24 24 47 50 10 14.2
KY BT-AR-25 25 47 50 10 14.2
KY BT-AR-28 28 54 57 10 15.2
KY BT-AR-30 30 54 57 10 15.2
KY BT-AR-32 32 54 57 10 15.2
KY BT-AR-35 35 60 63 10 16.2
KY BT-AR-38 38 65 68 12 18.2
KY BT-AR-40 40 65 68 12 18.2
KY BT-AR-45 45 70 73 12 20.2
KY BT-AR-50 50 85 88 15 23.2
KY BT-AR-55 55 85 88 15 23.2
KY BT-AR-60 60 105 110 15 30.2
KY BT-AR-65 65 105 110 15 30.2
KY BT-AR-70 70 105 110 15 32.2
