KY TYPE 21, John Crane TYPE 21, Elastomer Bellow Shaft Seals

Combined Materials:
Stationary Ring (Alumina 99%/Alumina 99.5%/SiC/SSiC/TC)
Rotary Ring (Carbon/SiC/SSiC/TC)
Secondary Seal (NBR/EPDM/Viton)
Spring and Punched Parts (SS304/SS316)

Working Conditions:
Mediums: Water, oil, and chemical mediums with weak corrosion.
Temperature: -20°C~150°C
Pressure: ≤0.8MPa
Speed: ≤ 10 m/Sec

Download KY TYPE 21, John Crane TYPE 21, Elastomer Bellow Shaft Seals.pdf

If you have any questions, please send us an EMAIL about your technical applications.

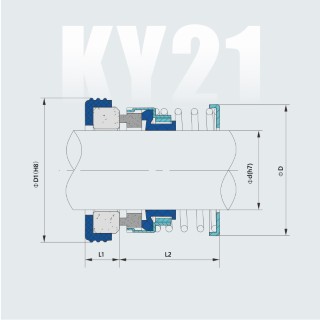

Part Numbers d D D1 L1 L2
KY TYPE 21-1/2" 12.7 23.88 25.4 7.92 20.82
KY TYPE 21-5/8" 15.875 26.7 31.75 10.29 22.43
KY TYPE 21-3/4" 19.05 31.09 34.93 10.29 22.43
KY TYPE 21-7/8" 22.225 33.4 38.1 10.29 24
KY TYPE 21-1" 25.4 43.18 41.28 11.1 25.6
KY TYPE 21-1 1/8" 28.575 46.28 44.45 11.1 27.17
KY TYPE 21-1 1/4" 31.75 49.4 47.63 11.1 27.17
KY TYPE 21-1 3/8" 34.925 52.58 50.8 11.1 28.78
KY TYPE 21-1 1/2" 38.1 55.8 53.98 11.1 28.78
KY TYPE 21-1 5/8" 41.275 62.2 60.33 12.7 35.13
KY TYPE 21-1 3/4" 44.45 66 63.5 12.7 35.13
KY TYPE 21-1 7/8" 47.625 66.6 66.68 12.7 38.3
KY TYPE 21-2" 50.8 73 69.85 12.7 38.3
KY TYPE 21-2 1/8" 53.9 73.3 76.2 14.27 43.05
KY TYPE 21-2 1/4" 57.1 78.41 79.38 14.27 43.05
KY TYPE 21-2 3/8" 60.3 82 82.55 14.27 46.25
KY TYPE 21-2 1/2" 63.5 84.87 85.73 14.27 46.25
KY TYPE 21-2 5/8" 66.6 88.4 85.73 15.9 49.4
KY TYPE 21-2 3/4" 69.8 92.58 88.9 15.9 49.4
KY TYPE 21-2 7/8" 73 94.85 95.25 15.9 52.57
KY TYPE 21-3" 76.2 101.9 98.43 15.9 52.57
