KY TYPE 10R, KY TYPE 10T, John Crane TYPE 10R, John Crane TYPE 10T, Teflon Bellow Mechanical Seals

Combined Materials:
Stationary Ring (Alumina 99%/Alumina 99.5%/SiC/SSiC)
Rotary Ring (Teflon/SiC/SSiC)
Secondary Seal (Teflon)
Spring and Metal Part (SS304/SS316)

Working Conditions:
Mediums: Sulfuric acid, hydrochloric acid, phosphoric acid, acetic acid, and nitric acid with various degrees, etc.
Temperature: ≤120°C
Pressure: ≤0.5MPa
Speed: ≤ 10 m/Sec

Download KY TYPE 10R, KY TYPE 10T, John Crane TYPE 10R, John Crane TYPE 10T, Teflon Bellow Mechanical Seals.pdf

If you have any questions, please send us an EMAIL about your technical applications.

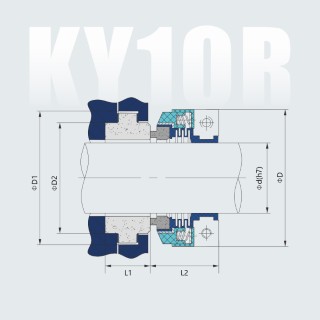

Part Numbers d D D1 D2 L1 L2
KY TYPE 10R / 10T-1" 25.4 60 54 42.86 17.6 33.2
KY TYPE 10R / 10T-1 1/8" 28.6 67 65 50.8 27 36.2
KY TYPE 10R / 10T-1 1/4" 31.75 69 68 53.98 27 37.2
KY TYPE 10R / 10T-1 3/8" 34.93 72 71 57.15 27 38.2
KY TYPE 10R / 10T-1 1/2" 38.1 76 78 63.5 27 38.2
KY TYPE 10R / 10T-1 5/8" 41.28 80 81 66.68 27 40.2
KY TYPE 10R / 10T-1 3/4" 44.45 84 84 69.85 27 40.2
KY TYPE 10R / 10T-1 7/8" 47.63 86 87 73.03 27 43.2
KY TYPE 10R / 10T-2" 50.8 90 97 79.38 33.3 43.2
